产品名称：电池灌胶封装固化生产线
所属分类：隧道炉/烘干线
产品概述：该设备采用模块化设计，智能的温控固化炉（室温-200℃可调），支持环氧树脂、聚氨酯等多种胶料。生产线适配备CCD视觉检测与MES数据追溯功能，产能达8000件/次，广泛应用于动力电池、储能系统等新能源领域。
全国服务热线：199-0510-6622
隧道炉设备介绍
3D模型示例
定制平面设计图
隧道炉是提供连续性烘干加热的大型设备，可配备生产流水线作业，具有生产效率高，节省人力，烘烤品质稳定等特点。其独特设计，新颖结构，保温隔热性能好，能源损耗低以及加热技术使得隧道炉在各个领域有着广泛应用
隧道炉的工作原理一般是利用转换热能对炉内进行加温，对炉内的每个角落均匀的升温，将热能量传给物料，目的达到生产工艺要求。目前应用主流的隧道炉的加热方式就是热风循环，它主要是利用对流传导原理对炉内进行加热，达到物料工件的干燥和固化。
隧道炉的能源可根据用户的具体情况选择电力、燃气等。能源箱也可根据隧道炉的情况而定：置于顶部、底部和侧部。生产热源的循环风机都是特制耐高温风机，寿命长、能耗低、噪声低、体积小等优点。
设备参数说明
设计类型
●单层，多层，爬坡式，立式，旋转等
尺寸
●设备外形/内工作室：进料区，出料区，加热区，散热区，操作区，耐热风机高度，门洞高度可调，脚架高度等（根据工况或按需定制）
输送
●网带：特氟龙，不锈钢链网，链板，链杆等可根据输送物料的不同选择相应匹配的输送带,
●无动力滚筒：镀锌配耐高温轴承
●纠偏器：光电感应，气动纠偏
●电机/减速机：耐高温
●计数系统：物理，光电，视觉（按需提供）
温度
●室温至550℃可调
结构
●脚架：按需定制（半包或全包围）
●外壳：碳钢防静电喷漆处理，不锈钢系列（按需定制）
●保温层：硅酸铝纤维棉（100-250mm, 根据工况或按需定制）
●保温盖：≥100mm厚度标准（根据工况或按需定制）
●夹芯板：≥1.2mm厚度标准（根据工况或按需定制）
●内胆：≥1.2mm不锈钢厚度标准（多层≥300mm环形不锈钢加强，根据工况或按需定制）
●风室：≥1.2mm不锈钢厚度标准（多层≥300mm环形不锈钢加强，根据工况或按需定制）
加热系统
●能源：电能、蒸汽转换、燃气转换
●加热方式：电加热，远红外，微波（根据工况或按需定制）
●加热管：翅片加热管（U/W型304,316不锈钢系列，按需定制）
风机系统
●耐高温加长轴风机（耐受750℃工况环境）
控制柜
●控制外壳：（接受特殊定制）
●组成核心：固态继电器、可控硅整流器、PLC，远程，触摸屏等元件（品牌按需提供）
●保护功能：超温，过载保护
防爆系统
●设备，控制柜（按需定制）
详情展示
行业领域
介于产品工艺需求，隧道炉的发展已广泛应用于各个行业：
航空，化工，医疗，食品，纺织品，照明行业，汽车，橡塑，钢管，硅胶，电子，五金，陶瓷，亚克力，模具，包装，油墨丝网印刷，硅橡胶，电子，热缩管，玻璃，太阳能光伏，电池，LCD光电等领域烘干。

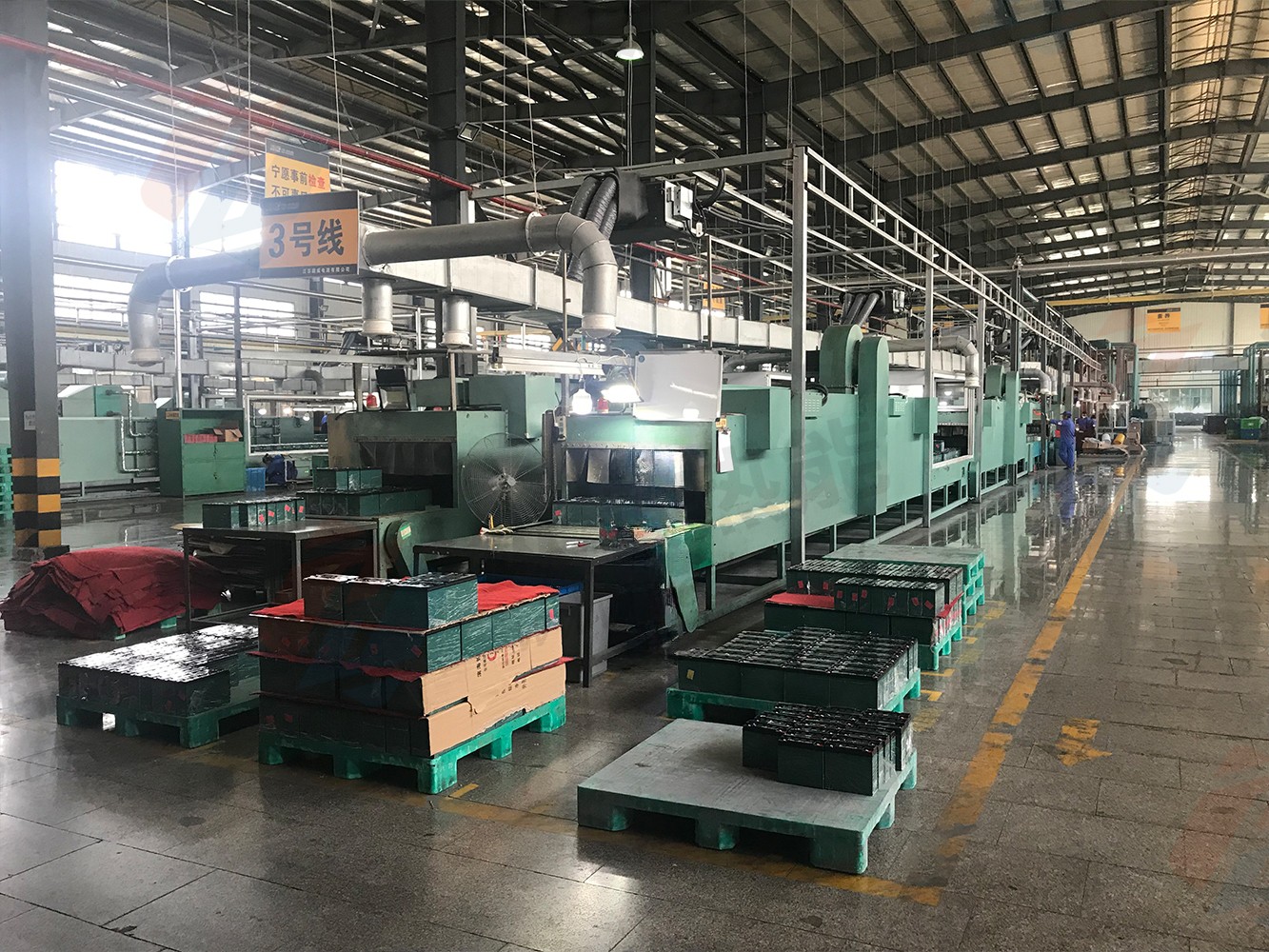

展示案例均为实拍实物 非标定制设备仅供参考
根据产品工艺需求 定制不同类型 规划合理方案
